​小型汽油发电机组成部分TO7100ETZ

小型汽油发电机组成部分TO7100ETZ

      汽油发电机的离合弹簧在自由状态下的内径小于齿轮和套筒相应外圆面的直径，安装时紧套在外圆面上，启动时，启动机带动花键套筒旋转，有使离合弹簧收缩的趋势，由于离合弹簧被紧箍在相应外圆面上，于是，启动机扭矩靠弹簧与外圆面的摩擦传给驱动齿轮，从而带动飞轮齿圈转动。当汽油发电机启动后，齿轮有比套筒转速快的趋势，弹簧胀开，离合齿轮在套筒上滑动，从而使齿轮与飞轮齿圈脱开。

     摩擦片式离合机构摩擦片式离合机构的结构如图9-5所示。这种离合机构的内花键毂装在具有右旋外花键套上，主动片套在内花键毂的导槽中，而从动片与主动片相间排列，旋装在花键套上的螺母与摩擦片之间，装有弹性垫圈、压环和调整垫片。

                        短则几小时长则十多个小时蓄电池电量就会耗尽，不能让通信持续进行。采用小型发电机供电的方案则可以比蓄电池有更长的维持时间，并且加入燃料发动后随时可以提供电力，不需要提前很多时间做充电准备。

小型发电机组（简称“发电机”）主要由内燃机和发电机两部分组成。内燃机依靠燃烧燃料产生旋转动力带动同轴的发电机发出电力。内燃机和发电机间通过一定的机械调速控装置连接，用来稳定内燃机转速和控制发电机转速，以满足不同输出功率的需要。根据需要可以配置交流或直流发电机，分别发出不同电压的交流电或直流电。发出的电力经过一定的电压调节和稳定装置后提供电力输出供负载使用。

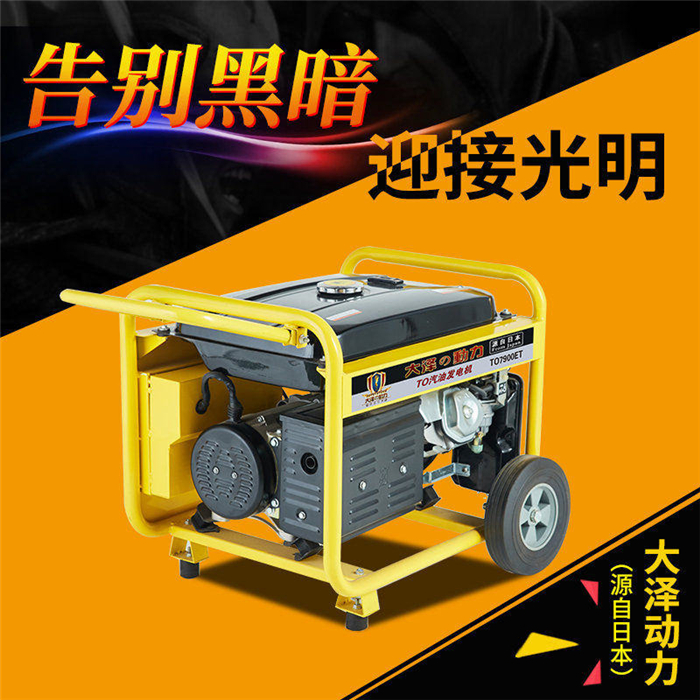

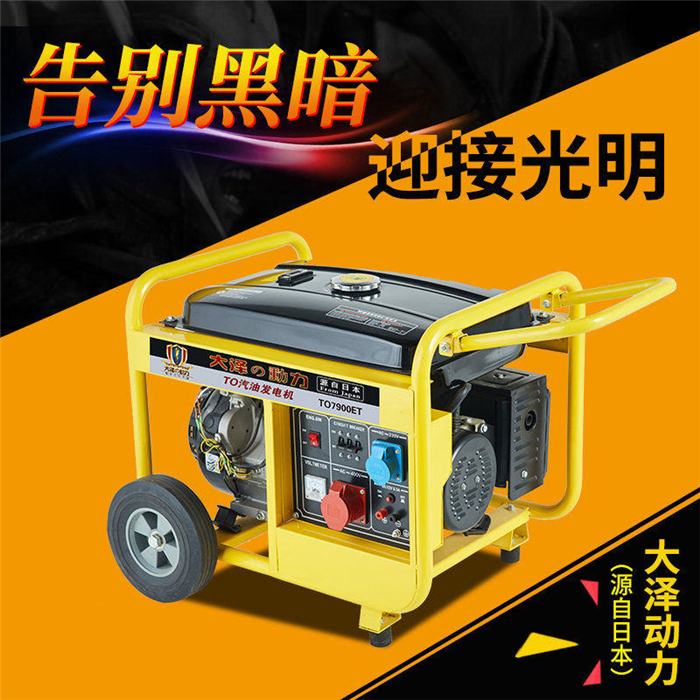

型号： TO7100ET

发电机参数

额定功率： 6KW

备用功率：  6.5KW

额定频率：  50HZ

额定电压：  220/380V

功率因素：  1.0

相     数： 单三相

发动机参数

发动机型号 190

耗 油 量:   395g/kw.h

油箱容积： 15L

机油容积： 1L

绝缘等级： F

启动方式： 电启动（选配全自动）

燃油型号： 90号以上汽油

调速方式： 自动调速

冷却方式： 风冷

额定转速： 3000/3600r/min

缸体结构： 单缸、四冲程

排    放：    420CC

机油型号：  SF级别机油 夏季15W/30 冬季 10W/30

整机参数

工作时间：   8-12H

额定转速：   3000/3600 r/min

燃 油 表：   有

电 压 表：     有

输出指示灯：  有

机器重量：    85kg

外形尺寸：   700*530*540mm

发电机组标准配置如下

电压

电流

频率

机器运行指示

安全保护

启动蓄电池及连接线；

自选配件（费用另计）

ATS自动切换装置

远程遥控启动

┗自适应高原用化油器
